20211103 exerd

exerd 메뉴



1.

p : 물리 (단축키 : F5)

l : 논리 (F4) -> db의 코멘트에 해당



2.

논리 / 물리 동시편집 하여 작성.



3.

비식별관계

식별관계





4.

테이블 생성

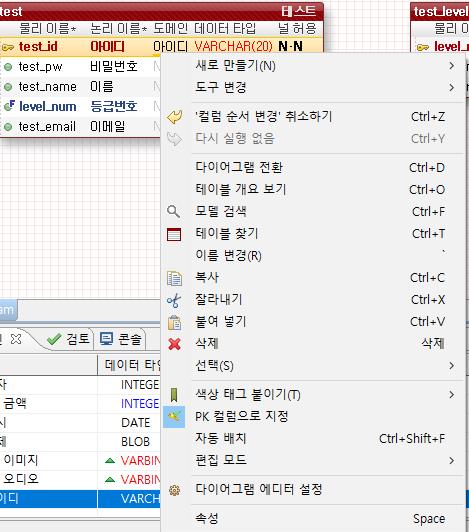

5. 기본키 설정 : 테이블 우클릭 -> pk 컬럼으로 지정





관계설정은 참조되는 테이블의 기본키를 클릭하고 참조하는 테이블의 외래키/기본키 선택.

외래키 -> 비식별 / 기본키 -> 식별 관계



문자열은 길이를 설정하여야 한다.

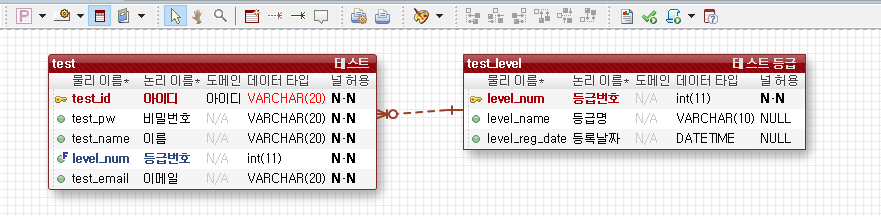

작성예시)

---



1. 리버스 엔지니어링 - db에서 exerd 로 받아오기.

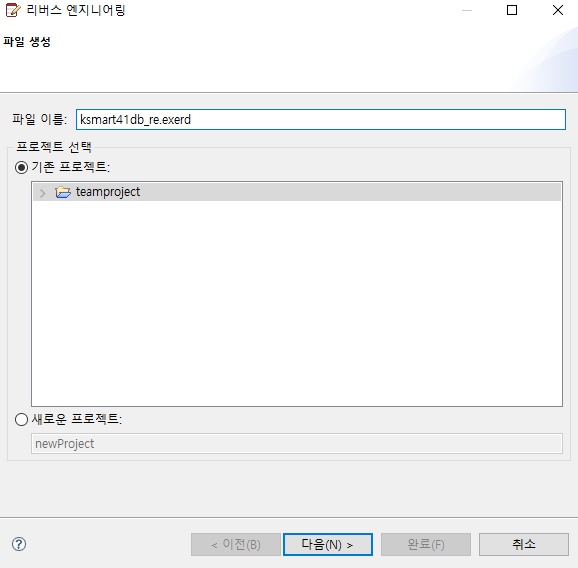

1)

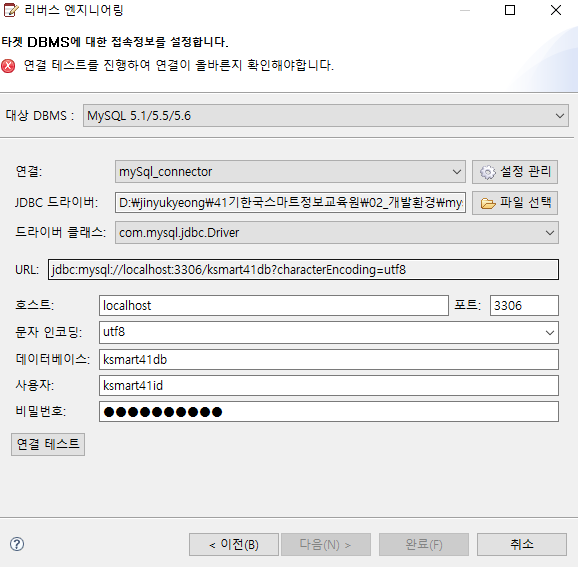

2)db연결 테스트





3)

항목설정은 변경 안됨.

소유자 설정 : 스키마 목록에서 선택 -> ksmartdb

논리설정 : 주석을 논리 이름으로 사용

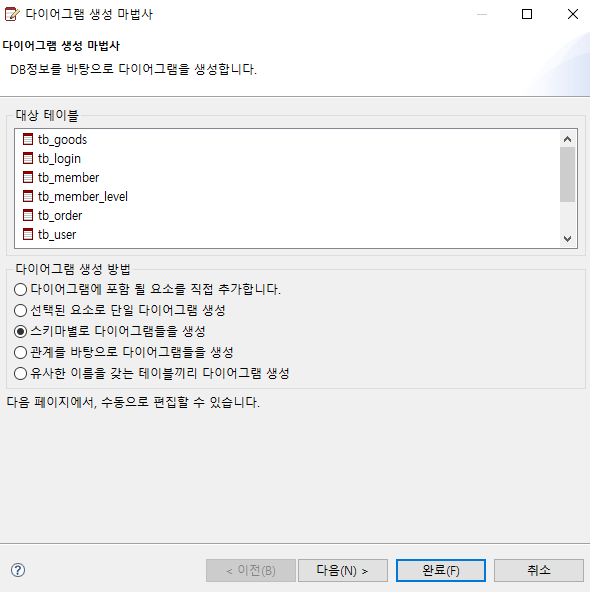

4) 스키마별로 다이어그램 설정

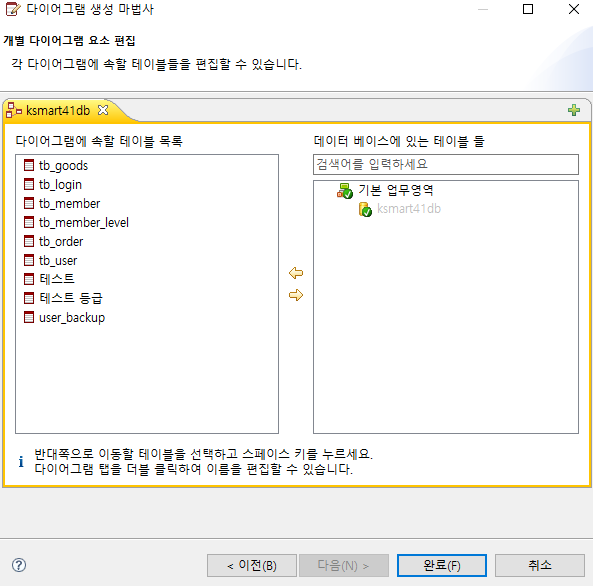

5) 왼쪽에 있는 테이블이 다이어그램으로 생성된다.

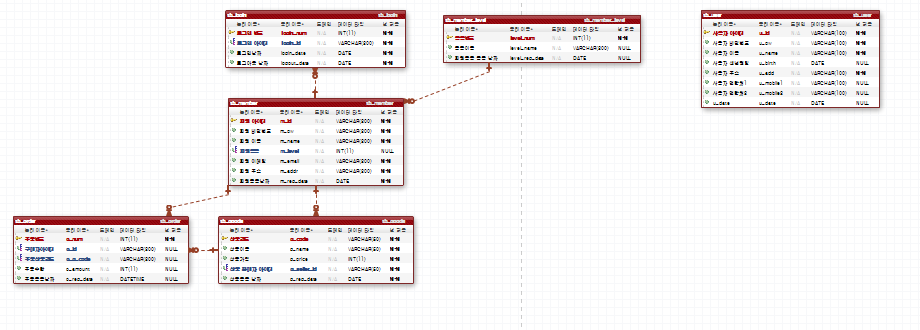

6) 생성된 화면

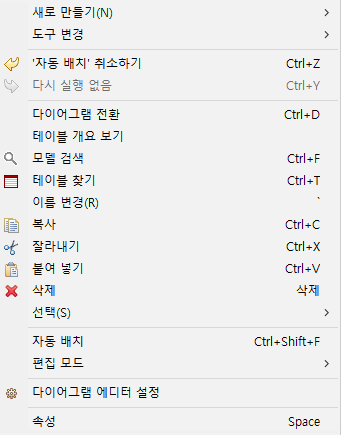

7) 화면 우클릭 -> 자동배치



2. 포워드 엔지니어링 - db로 넘기기

1) 생성하기

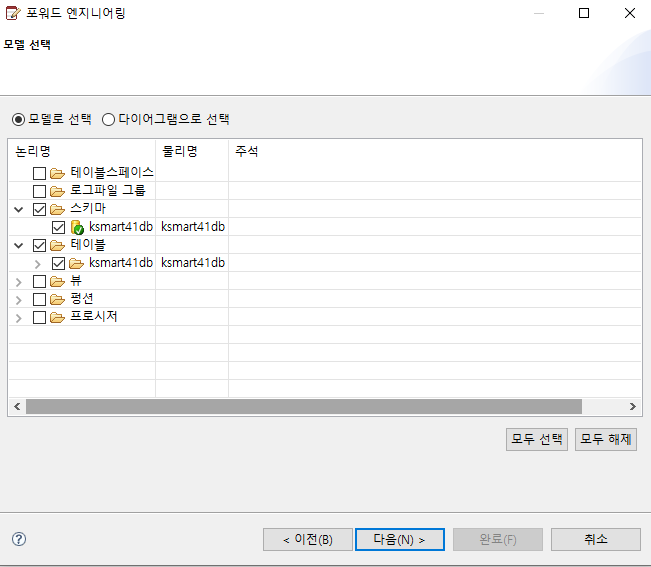

2) 모델 선택

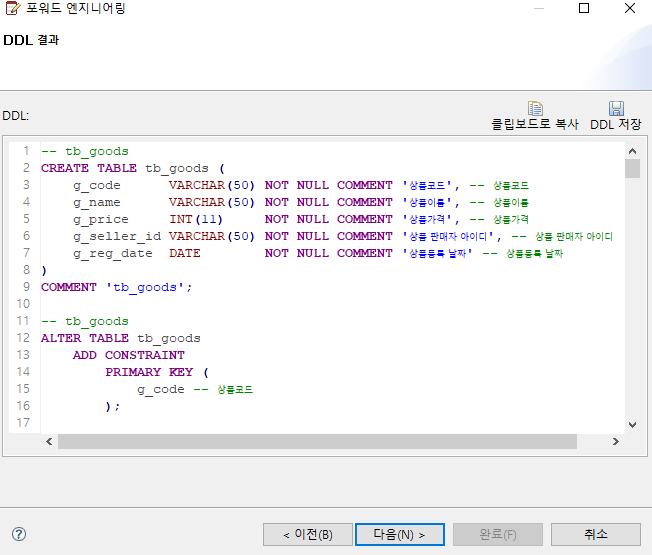

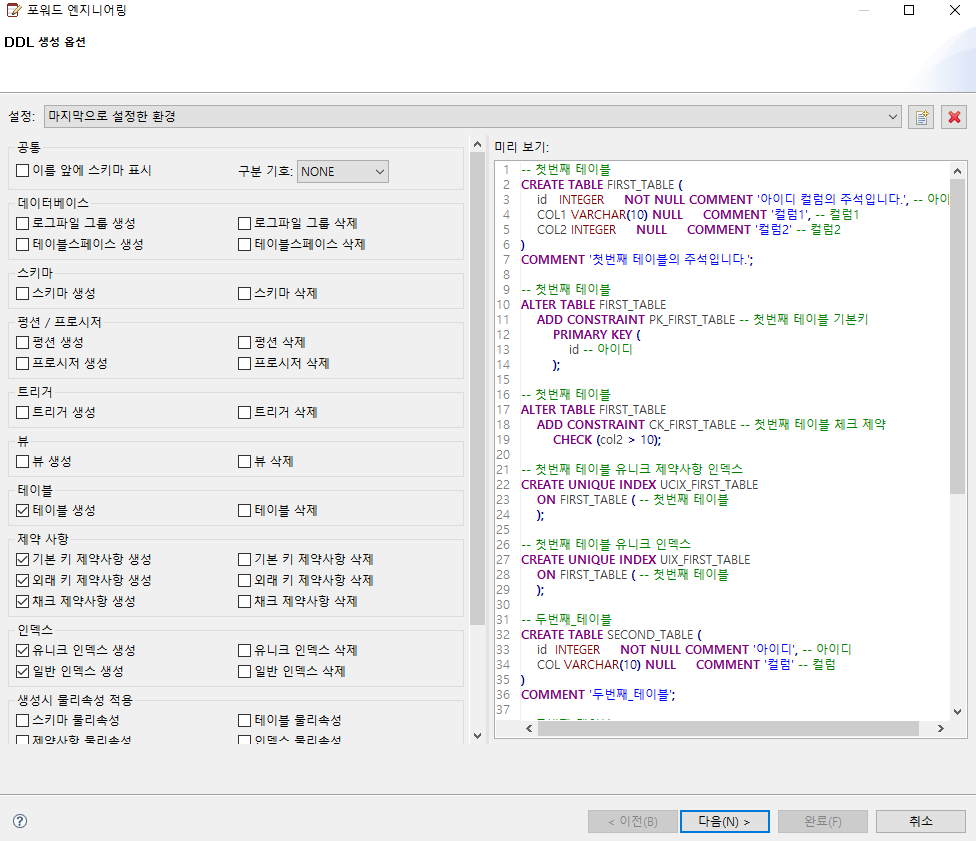

3) 클립보드로 복사하여 붙여넣기 or db 연결하여 붙여넣기

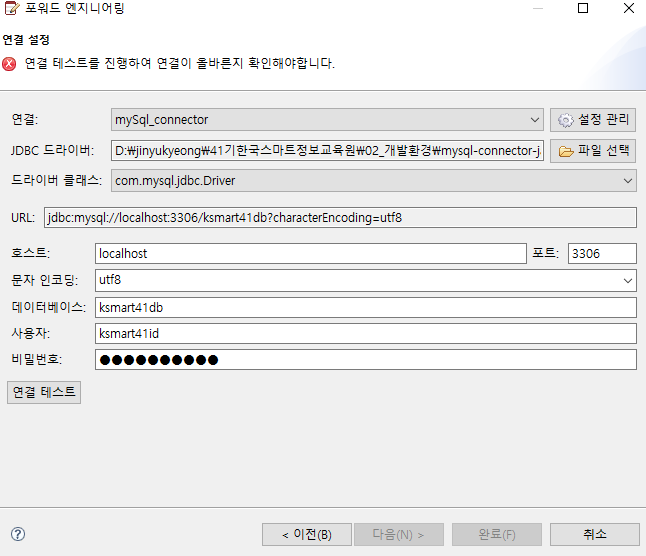

4) db 연결

연결 : 연결이름

JDBC 드라이버 설정 : mysql-connector-java-5.1.22-bin

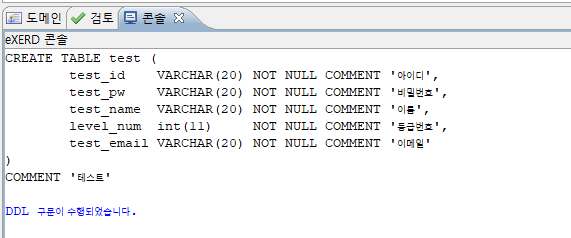

5) eXERD 콘솔창 완료구문.
